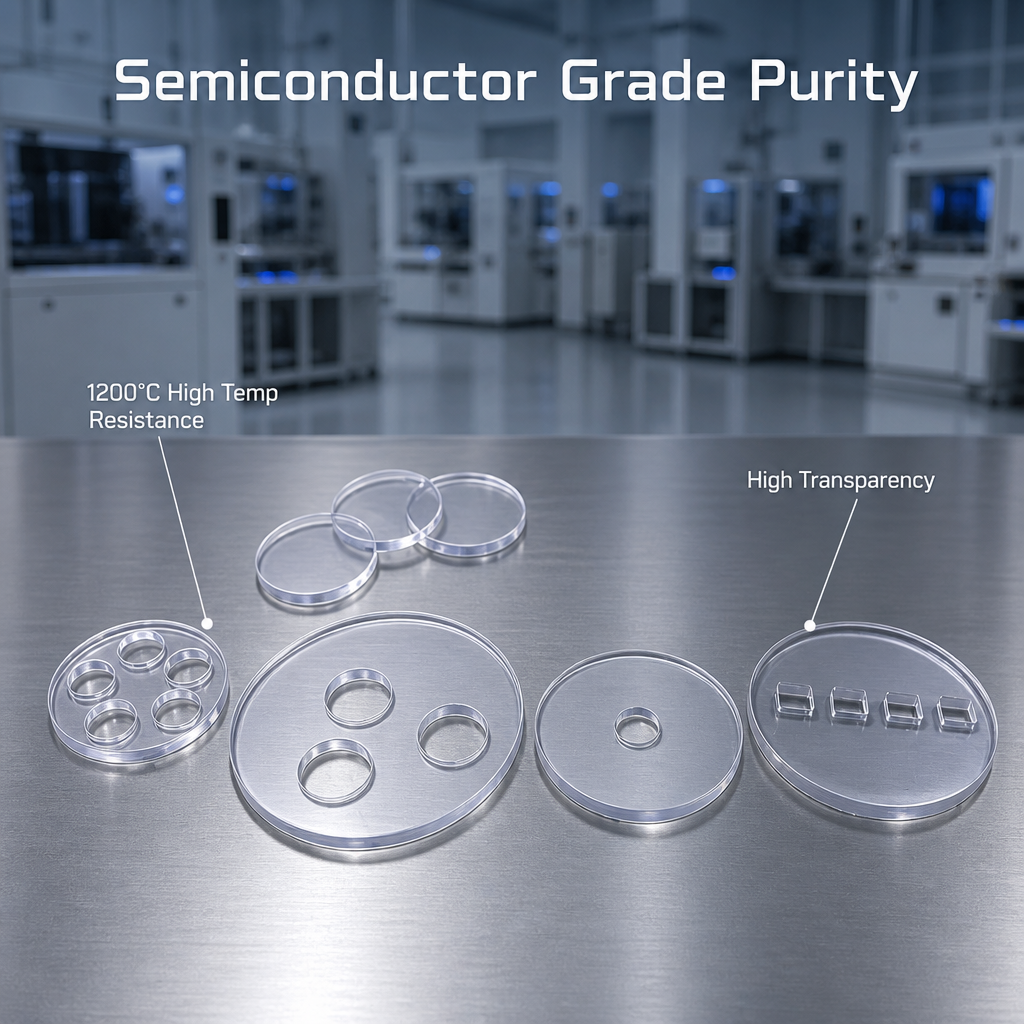

नई-ऊर्जा अनुसंधान प्रयोगशाला के लिए मल्टी-होल क्वार्ट्ज गैस डिफ्यूजन प्लेट-सारा
प्रकाशित तिथि: September 12, 2026
ईंधन-सेल गैस-प्रसार परीक्षण बेंच के लिए मल्टी-एरे ड्रिल्ड क्वार्ट्ज प्लेट
ग्राहक पृष्ठभूमि: विदेशी विश्वविद्यालय नई ऊर्जा अनुसंधान प्रयोगशाला ग्राहक की आवश्यकता: हेक्सागोनल-व्यवस्थित थ्रू-होल के साथ क्वार्ट्ज ग्लास प्लेट, एपर्चर रेंज 2 मिमी-8 मिमी, 1100 डिग्री सेल्सियस तक काम करने वाला तापमान, चक्रीय उच्च तापमान वातावरण के तहत कोई विरूपण नहीं। समतलता और छेद-स्थिति सटीकता सीधे ईंधन-सेल अनुसंधान एवं विकास प्रयोगों के लिए गैस प्रसार एकरूपता को प्रभावित करती है।
हमारा समाधान: उच्च शुद्धता वाले JGS1 क्वार्ट्ज कच्चे माल को अपनाएं। हेक्सागोनल होल ऐरे के लिए प्रोग्राम-नियंत्रित सीएनसी अल्ट्रासोनिक ड्रिलिंग, इसके बाद तनाव-राहत एनीलिंग और डबल-पक्षीय ऑप्टिकल पॉलिशिंग। सख्त छेद-रिक्ति सहिष्णुता ±0.03 मिमी।
परियोजना परिणाम: गैस-प्रसार एकरूपता 94% से ऊपर पहुँच जाती है। प्लेट बिना दरार या विरूपण के 7 महीने के चक्रीय उच्च तापमान प्रयोगों तक लगातार चलती रही है। प्रयोगशाला अनुवर्ती अनुसंधान बैचों के लिए बार-बार आदेश देती है।
केस स्टडी 2: ऑप्टिकल उपकरण निर्माता के लिए माइक्रो-ड्रिल्ड क्वार्ट्ज वैक्यूम कैरियर प्लेट
शीर्षक: ऑप्टिकल कोटिंग उपकरण के लिए सटीक माइक्रो-होल ड्रिल्ड क्वार्ट्ज वैक्यूम चक प्लेट
ग्राहक पृष्ठभूमि: यूरोपीय ऑप्टिकल उपकरण निर्माता ग्राहक की आवश्यकता: वैक्यूम सोखना के लिए घने माइक्रो-होल सरणी के साथ मोटी क्वार्ट्ज प्लेट। एपर्चर 0.3 मिमी, छेद पिच 1.5 मिमी। छिद्रों के आसपास कोई सूक्ष्म दरारें नहीं। प्लेट लेंस-कोटिंग पोजिशनिंग फिक्स्चर के लिए वैक्यूम और उच्च-यूवी वातावरण के तहत काम करती है। पारंपरिक यांत्रिक ड्रिलिंग आसानी से छिलने और छिपी हुई सूक्ष्म दरारें लाती है।
हमारा समाधान: गर्मी प्रभावित क्षेत्र को कम करने के लिए ग्रेडिएंट-एनर्जी पैरामीटर के साथ पिकोसेकंड लेजर सटीक ड्रिलिंग। पोस्ट-प्रोसेस रासायनिक पॉलिशिंग और पूर्ण एनीलिंग। प्रत्येक छेद का धातुकर्म सूक्ष्मदर्शी से निरीक्षण किया जाता है।
परियोजना परिणाम: स्वीकृति परीक्षण में शून्य छेद-किनारे वाली सूक्ष्म-दरारें पाई गईं। वैक्यूम-सोखना प्रदर्शन पूरी तरह से मशीन विनिर्देश से मेल खाता है। नमूना सत्यापन के बाद ग्राहक इस सभी प्रकार के क्वार्ट्ज घटक सोर्सिंग को हमारी कंपनी में स्थानांतरित कर देता है।
केस स्टडी3: सेमीकंडक्टर सहायक फिक्स्चर के लिए कस्टम पोजिशनिंग-होल क्वार्ट्ज प्लेट
शीर्षक: सेमीकंडक्टर वेफर-प्रसंस्करण फिक्स्चर के लिए एकाधिक पोजिशनिंग छेद के साथ ड्रिल्ड क्वार्ट्ज ग्लास प्लेट
ग्राहक पृष्ठभूमि: एशियाई सेमीकंडक्टर उपकरण आपूर्तिकर्ता ग्राहक की आवश्यकता: छेदों के माध्यम से एकाधिक स्थिति वाली आयताकार क्वार्ट्ज़ प्लेट। छेद-स्थान के लिए सख्त आयामी सहिष्णुता; छेद की भीतरी दीवार बिना गड़गड़ाहट के चिकनी। घटक का उपयोग उच्च तापमान प्रसार भट्टी के अंदर किया जाता है, जिसके लिए संदूषण के जोखिम के बिना उच्च शुद्धता वाली सामग्री की आवश्यकता होती है।
हमारा समाधान: JGS2 ऑप्टिकल-ग्रेड क्वार्ट्ज सब्सट्रेट। सीएनसी परिशुद्धता ड्रिलिंग + आंतरिक छेद ठीक पॉलिशिंग। मशीनिंग के बाद पूर्ण तनाव-राहत एनीलिंग। शिपमेंट के साथ पूर्ण आयाम निरीक्षण रिपोर्ट वितरित करें।
परियोजना परिणाम: पहले परीक्षण में ग्राहक की आने वाली गुणवत्ता निरीक्षण पास करें। क्वार्ट्ज प्लेट कण-प्रदूषण की समस्या के बिना उच्च तापमान भट्टी के अंदर स्थिर रूप से काम करती है। दीर्घकालिक बैच-आपूर्ति सहयोग स्थापित किया गया।
