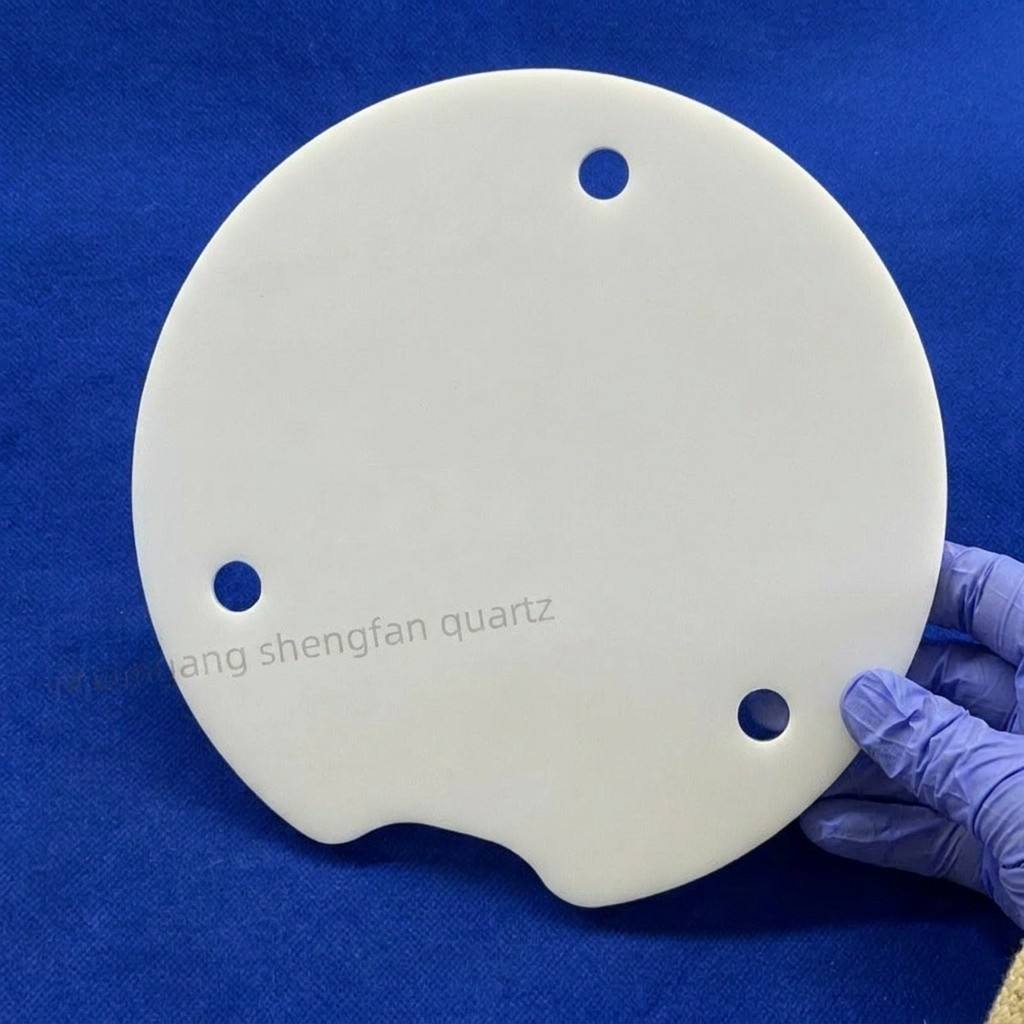

अपारदर्शी क्वार्ट्ज छिद्रित शीट: अर्धचालक-एमआईए के लिए उच्च परावर्तनशीलता थर्मल विकिरण सुरक्षा सामग्री

परियोजना का अवलोकन

• ग्राहक: कोरियाई फोटोवोल्टिक उपकरण घटक निर्माता

• उत्पाद: अपारदर्शी क्वार्ट्ज छिद्रित शीट (पीईसीवीडी भट्टियों में थर्मल विकिरण सुरक्षा के लिए)

• आपूर्तिकर्ता: लियानयुंगान शेंगफान क्वार्ट्ज प्रोडक्ट्स कं, लिमिटेड

• सामग्रीउच्च शुद्धता अपारदर्शी (दूध की तरह/अपैलेसेंट) क्वार्ट्ज

• प्रमुख गुण: इन्फ्रारेड परावर्तन ≥ 85%, थर्मल चालकता ≤ 1.4 W/m·°C

• आवेदन: फोटोवोल्टिक पीईसीवीडी ट्यूब भट्टियों में ग्रेफाइट संवेदनशील के लिए थर्मल इन्सुलेशन लाइनर, फैलाव भट्टियों के लिए थर्मल विकिरण सुरक्षा परतें,उच्च तापमान ऊष्मा उपचार कक्षों के लिए सुरक्षात्मक आवरण

• मूल प्रक्रियाएं: हीरे के तारों को काटने, सीएनसी परिशुद्धता नक्काशी, दो तरफा लपेटना, बोर मुक्त किनारे खत्म, परिशुद्धता छिद्रण

ग्राहक के मूल दर्द बिंदु

1पारदर्शी क्वार्ट्ज के साथ अपर्याप्त थर्मल शील्डिंग

ग्राहक ने पहले अपने पीईसीवीडी ट्यूब भट्टियों में विकिरण ढाल के रूप में स्पष्ट पारदर्शी क्वार्ट्ज प्लेटों का उपयोग किया था। पारदर्शी क्वार्ट्ज पर्याप्त अवरक्त संचरण की अनुमति देता है,जिसके परिणामस्वरूप अत्यधिक गर्मी भट्ठी की बाहरी दीवारों तक पहुंच जाती हैइसने परिधीय ओ-रिंग, सेंसर और पानी से ठंडा करने वाली लाइनों की तेजी से उम्र बढ़ने का कारण बना, जिससे हर 4 से 6 सप्ताह में रखरखाव बंद करने की आवश्यकता होती है, जिससे डाउनटाइम की लागत में काफी वृद्धि होती है।

2. स्प्लिटेड संरचना गर्मी रिसाव और यांत्रिक विफलता के लिए अग्रणी

पूर्व आपूर्तिकर्ता केवल छोटे आकार के अपारदर्शी क्वार्ट्ज प्लेटों (अधिकतम 300×200 मिमी) का उत्पादन कर सकता था, जिसके लिए बड़े भट्ठी की सुरक्षा क्षेत्रों के लिए कई टुकड़ों को एक साथ स्प्लेस करने की आवश्यकता होती थी।400°C के आसपास के ऑपरेटिंग तापमान परइसके अलावा, स्प्लिट किए गए वर्गों के बीच असंगत थर्मल विस्तार ने फिक्स्चर ढीला होने और प्लेट के विस्थापन का कारण बना।ढालने की प्रभावशीलता को कम करने और कभी-कभी प्लेट फ्रैक्चर के परिणामस्वरूप.

3अपर्याप्त छिद्रण सटीकता स्थापना कठिनाइयों का कारण

प्रत्येक सुरक्षा प्लेट के लिए कई पोजिशनिंग छेद और वायु प्रवाह चैनलों की आवश्यकता होती है। पिछले आपूर्तिकर्ता के पारंपरिक ड्रिलिंग विधियों से छेद-स्थिति विचलन ± 0.1 मिमी से अधिक हो जाता है,मोटी छेद की दीवारों के साथ चिपकने के लिए प्रवणइसने ग्राहक को प्रत्येक शिपमेंट को मैन्युअल रूप से फिर से काम करने के लिए मजबूर किया, एक समय लेने वाली प्रक्रिया जिसमें प्रति प्लेट लगभग 30 मिनट का समय लगा, जिससे भट्ठी की असेंबली के कार्यक्रम में काफी देरी हुई।

हमारे लक्षित समाधान और लाभ

1उत्कृष्ट थर्मल प्रतिबिंब के साथ प्रीमियम अपारदर्शी क्वार्ट्ज सामग्री

हमने उच्च शुद्धता वाले अपारदर्शी क्वार्ट्ज रिक्त स्थानों का चयन किया जिसमें समान रूप से वितरित माइक्रोबुलबुले (व्यास 10 ‰ 100 μm, सामग्री ≥ 20%) हैं, जो 2 के पार अवरक्त परावर्तन ≥ 85% प्राप्त करते हैं।5~16 μm तरंग दैर्ध्य सीमाकेवल 1.4 W/m·°C की थर्मल चालकता पारदर्शी क्वार्ट्ज (1.6~1.8 W/m·°C) से काफी बेहतर है, प्रभावी रूप से भट्ठी की बाहरी दीवार में विकिरण गर्मी हस्तांतरण को अवरुद्ध करती है।सामग्री का स्वाभाविक रूप से कम थर्मल विस्तार गुणांक (5.4×10−7/°C) उत्कृष्ट थर्मल सदमे प्रतिरोध सुनिश्चित करता है, दोहराए गए थर्मल चक्र के दौरान फ्रैक्चर या विघटन को रोकता है।

2. स्प्लिट अंतराल को समाप्त करने वाले बड़े प्रारूप के एक टुकड़े के गठन

हमारे बड़े प्रारूप के सीएनसी मशीनिंग केंद्रों का लाभ उठाते हुए, हम 800×600 मिमी तक की एक टुकड़ी अपारदर्शी क्वार्ट्ज प्लेटों का उत्पादन कर सकते हैं, जो स्प्लिट अंतराल और संबंधित थर्मल रिसाव के मुद्दों को पूरी तरह से समाप्त करते हैं।ग्राहक के विभिन्न भट्ठी मॉडल के लिए, हम 200×200 मिमी से लेकर 650×450 मिमी तक के पूर्ण श्रृंखला के एक-टुकड़ा समाधान प्रदान करते हैं, जो मौजूदा उपकरण डिजाइनों के साथ निर्बाध एकीकरण सुनिश्चित करते हैं।

3. सटीक छिद्रण सटीक स्थापना सुनिश्चित करता है

हीरे से लेपित ड्रिल बिट्स से लैस सीएनसी ड्रिलिंग केंद्रों का उपयोग करके, हम लगातार प्राप्त करते हैंः

• छेद व्यास सहिष्णुताः ±0.02 मिमी

• छेद की स्थिति की सटीकताः ±0.03 मिमी

• चमकाने के बाद छेद की दीवार की कठोरताः Ra ≤ 0.4 μm

• बर्न मुक्त और चिप मुक्त छेद के किनारों

यह सटीकता मैन्युअल रीवर्किंग की आवश्यकता को समाप्त करती है, प्राप्ति पर तत्काल स्थापना की अनुमति देती है।

सहयोग के परिणाम और ग्राहक प्रतिक्रिया

1थर्मल शील्डिंग में महत्वपूर्ण सुधार

पीईसीवीडी ट्यूब भट्टियों में तीन महीने के निरंतर संचालन के बाद,अपारदर्शी क्वार्ट्ज छिद्रित चादरों ने पहले के पारदर्शी क्वार्ट्ज समाधान की तुलना में भट्ठी की बाहरी दीवार की सतह पर लगभग 45°C का तापमान कम कियापरिधीय घटकों (ओ-रिंग, सेंसर, शीतलन लाइन) का सेवा जीवन 4 से 6 सप्ताह से बढ़ाकर 6 महीने से अधिक हो गया, जिससे रखरखाव की आवृत्ति 75% कम हो गई।

2. विधानसभा दक्षता में नाटकीय सुधार

एक-टुकड़ा बनाने वाले डिजाइन ने स्प्लिशिंग प्रक्रियाओं को समाप्त कर दिया, जबकि उच्च-सटीक छेद की स्थिति प्लग-एंड-प्ले स्थापना को सक्षम बनाती है।एक इकाई के लिए भट्ठी की असेंबली का समय लगभग 2 घंटे से घटाकर 45 मिनट कर दिया गया है, जिससे ग्राहक को उत्पादन में तेजी लाने के लिए समय मिल गया है।.

3. उत्पाद जीवनकाल अपेक्षाओं से अधिक

निरंतर 400 डिग्री सेल्सियस के परिचालन की स्थिति में, 800 टुकड़ों के पहले बैच ने 12 महीने से अधिक समय तक बिना किसी फ्रैक्चर, विकृति,या सतह विच्छेदन ✓ पिछले आपूर्तिकर्ता के उत्पादों की तुलना में चार गुना अधिक जीवनकाल प्राप्त करना.
